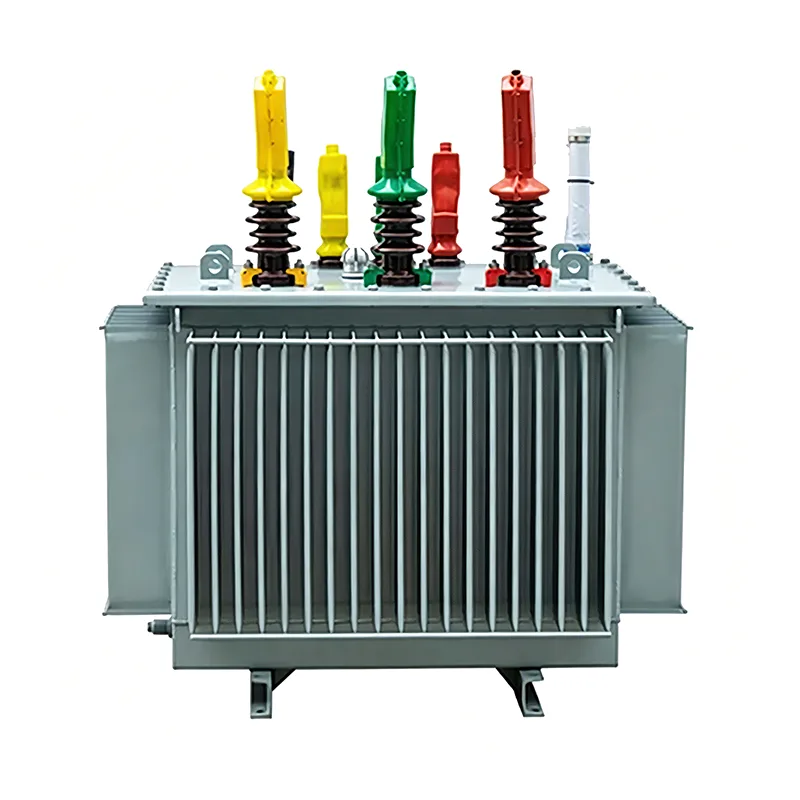

2 Mva pilləli aşağı güc transformatoru

Youbian-ın davamlı 2 MVA pilləli güc transformatoru qapalı, açıq və ictimai məkanlar üçün güclü, sabit və təhlükəsiz enerji paylanması təmin edir. Aşağı əməliyyat dəyəri, aşağı istilik istehsalı və aşağı sahiblik dəyəri onu bir çox proqram və müəssisənin seçimi edir. Qapalı dizayn onu qoruyucu hasarlara ehtiyac olmadan beton bazaya quraşdırmaq imkanı verir.

2 meqavolt amperlik endirici transformator üçün quraşdırma tələbləri:

(1) 2 MVA aşağı endirici güc transformatorunun bütün komponentləri və gövdələri etibarlı şəkildə sabitlənməlidir.

(2) Elektrik birləşmələri yaxşı vəziyyətdə olmalıdır; Alüminium keçiricilər və transformatorlar arasındakı əlaqə mis alüminium keçid birləşmələrindən istifadə etməlidir.

(3) 2 MVA pilləli güc transformatoru adətən aşağı gərginlikli sarımın neytral nöqtəsi, korpus və klapan tipli ildırım mühafizə cihazı ilə paylaşılır. Torpaqlama etibarlı olmalıdır və torpaqlama telinin ayrıla bilən bir əlaqə nöqtəsi olmalıdır.

(4) Transformatorun partlayışa davamlı egzoz portunun qarşısında alışan materiallar olmamalıdır.

(5) Yeraltı transformator otağının qapıları, transformator otağı ilə paylayıcı avadanlıq otağı arasındakı qapılar, transformator otaqları arasındakı qapılar odadavamlı qapı olmalıdır.

(6) Yaşayış binalarında quraşdırılmış yağlı transformatorların vahid gücü 400 kVA-dan çox olmamalıdır.

(7) 2 MVA gücündə pilləli güc transformatorunun qabığından qapıya qədər olan məsafə 1 metrdən, divara qədər olan məsafə isə 0,8 metrdən (və ya işləmə açarı ilə təchiz edildikdə 1,2 metr) az olmamalıdır.

(8) Təbii ventilyasiyadan istifadə edərkən transformator otağının döşəməsi açıq mərtəbədən 1,1 metr hündür olmalıdır.

(9) Gücü 315 kVA-dan çox olmayan açıq yerə endirici transformatorlar dirəklərdə, gücü 315 kVA-dan çox olanlar isə platformalarda quraşdırıla bilər. Həm birincil, həm də ikincil kabellər izolyasiya edilmiş naqillərdən istifadə etməlidirlər. Dirək tipli transformatorun dibi yerdən ən azı 2,5 metr, açıq naqillər isə yerdən ən azı 3,5 metr hündürlükdə olmalıdır. Transformator platformasının hündürlüyü ümumiyyətlə 0,5 metrdən, korpusun hündürlüyü 1,7 metrdən, transformator korpusu ilə korpus arasındakı məsafə 1 metrdən, transformatorun işlək səthi ilə korpus arasındakı məsafə isə 2 metrdən az olmamalıdır.

(10) "Dayan, yüksək gərginlik təhlükəsi!" 2 MVA pilləli transformator otağının qapılarında və qapaqlarında işarələr.

Tətbiq sahəsi

Ümumi təyinatlı, sənaye binaları, elektrik otaqları, zirzəmilər, istehsal zavodları, polad zavodları, dəniz platformaları, ticarət binaları, hərbi binalar, emal zavodları, enerji paylama sistemləri, ictimai obyektlər, ictimai yerlər və s.
