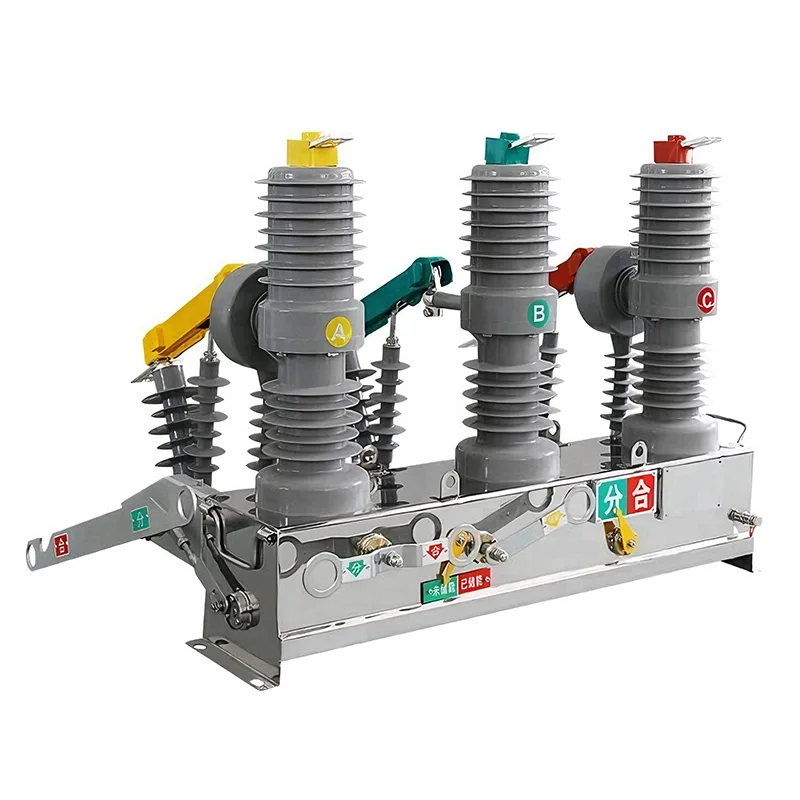

11 KV vakuum açarı

Youbian-da dizaynımız 11 kV-luq elektrik şəbəkəsinin performans tələblərini hərtərəfli əhatə edən və optimallaşdıran 11 kV-luq Vakuum Açarının 12kV nominal standartı ətrafında cəmlənmişdir. Köhnə texnologiyalardan fərqli olaraq, bu elektrik açarları qövsləri söndürmək üçün yüksək vakuum mühitinə əsaslanır və bununla da elektrik şəbəkəsini sabitləşdirir və personalın təhlükəsizliyini təmin edir.

Əsas vakuum texnologiyasını anlayın

11 Kv Vakuum Açarındakı "vakuum" vakuum qövsü söndürmə kamerasının (adətən vakuum şüşəsi adlanır) daxilindəki mühitə aiddir. Bu sistemin əsasını təşkil edir. Hava və ya yağla müqayisədə üstün dielektrik gücü (izolyasiya qabiliyyəti) sayəsində vakuum daha kiçik təmas boşluqlarına nail ola bilər və yüksək gərginliyə tab gətirə bilər.

11 Kv Vakuum Açarımız işləyərkən kontaktın ayrılması daimi möhürlənmiş vakuum kamerasında baş verir. Qaz molekullarının olmaması səbəbindən, qövsü saxlamaq üçün demək olar ki, heç bir şey yoxdur, beləliklə, nasazlığın sürətli izolyasiyasına nail olur.

Qövsün söndürülməsində vakuum qövslü söndürmə kamerasının rolu

Avadanlıqlarımızın qövs söndürmə prosesi dəqiq və anidir. İş prinsipini həyata keçirmək üçün dizaynımız budur:

1. Kontaktın ayrılması: Bir nasazlıq aşkar edildikdə, kontaktlar ayrılır.

2. Metal buxar qövsü: Kontakt materialındakı metal buxarına görə qısa müddət ərzində qövs yaranacaq.

3. Sürətli diffuziya: Vakuum mühitinə görə metal buxarı son dərəcə sürətli sürətlə genişlənəcək və yayılacaq.

4. Sıfır kəsişmə açarı: Cərəyan ilk dəfə sıfırı keçdikdə, qövs dielektrik gücünün gərginliyin yüksəldiyi və qövsü yenidən alovlandırdığı sürətdən daha sürətli bərpa sürətinə görə sönür.

Vakuum açarları ilə ənənəvi neft/qaz açarları arasındakı fərq

Biz vakuum texnologiyasına keçidin tərəfdarıyıq, çünki o, köhnə neft və ya qaz açarları ilə bağlı ətraf mühit və texniki xidmət öhdəliklərini aradan qaldırır. Aşağıdakılar ekoloji cəhətdən təmiz elektrik açarlarının müasir infrastruktur üçün niyə daha yaxşı seçim olduğunu müqayisə edir.

Vakuum Açar (VCB) Yağ/Hava Açar

Qövs söndürmə qabiliyyəti: orta/yüksək vakuum (möhürlənmiş) yağ və ya sıxılmış hava

Baxım: Çox nadir (ömür boyu sızdırmazlıq) yüksək (yağ dəyişdirilməsi, kontaktların təmizlənməsi)

Yanğın riski: Yoxdur (yağ yoxdur və SF6 yoxdur) Yüksək (yağla yanar)

Xidmət müddəti: Uzun (20-30 il) Qısa (istifadə ilə köhnəlmə)

Ölçü: Kompakt modul/həcmli

Ətraf Mühitə Təsir: Ətraf Mühitin Mühafizəsi/Neft Sızması və ya SF6 Emissiyaları Riski

Vakuum texnologiyasını mənimsəməklə, 11 Kv Vakuum Açarımız nəinki daha təhlükəsizdir, həm də avadanlığın bütün ömrü boyu əməliyyat xərclərini əhəmiyyətli dərəcədə azaldır.

Nominal gərginlik və cərəyan parametrləri

Baxmayaraq ki, bu qurğular 11kV enerji təchizatı şəbəkəsində yerləşdirilsə də, lazımi təhlükəsizlik marjasını təmin etmək üçün 11kV Vakuum Açarının nominal gərginliyi 12kV-dir. Nominal davamlı cərəyan, elektrik açarının normal işləmə zamanı dözə biləcəyi yük qabiliyyətini müəyyənləşdirir. Xüsusi yük tələblərinə cavab verən çevik konfiqurasiyalar təklif edirik:

Nominal cərəyan 630A: standart paylayıcı qidalandırıcılar və kiçik sənaye yükləri üçün uyğundur.

1250A - 1600A: Xüsusilə əsas daxil olan xətlər və ağır sənaye maşınları üçün nəzərdə tutulmuşdur.

Fərdiləşdirmə: Xüsusi keçid qurğularının konfiqurasiyası əsasında daha yüksək qiymətləndirilmiş dəyərlər təmin edilə bilər.

Qısa qapanma qabiliyyəti və uyğunluq

Arızanın təhlükəsiz şəkildə kəsilməsi hər hansı bir vakuum açarının ən vacib funksiyasıdır. 11 Kv Vakuum Açarımız 20kA-dan 31.5kA-a qədər qısaqapanma qabiliyyətinə malikdir və aşağı axın avadanlığına zərər vermədən böyük nasazlıq cərəyanlarını dərhal təmizləmək qabiliyyətini təmin edir.

Biz qlobal istehsal standartlarına ciddi şəkildə riayət edirik. Hər bir qurğu IEC 62271-100 standartına uyğun gələn vakuum açarı (VCB) ilə təchiz olunub və dalğıclar arasında performansda ardıcıllığı təmin edir.
