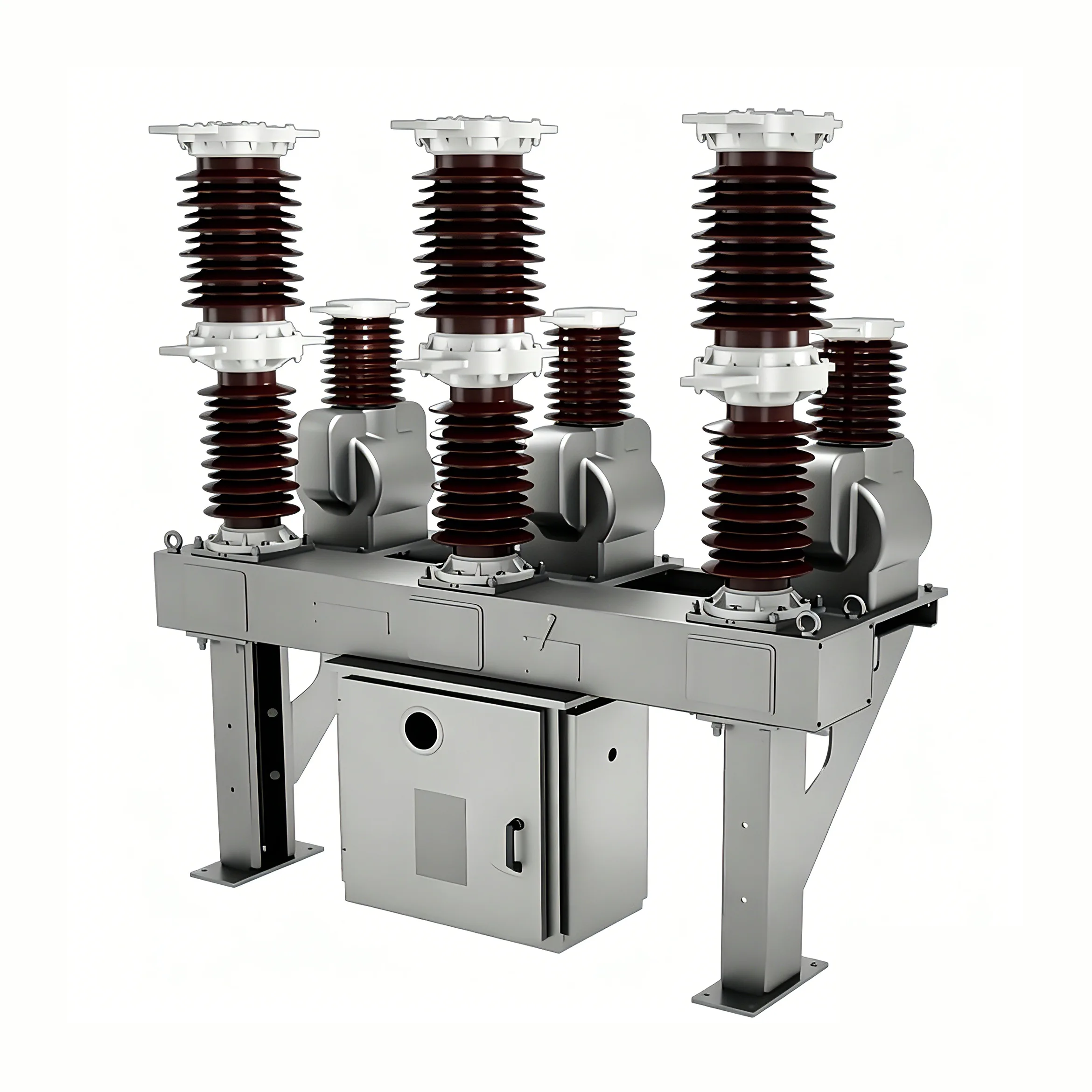

40.5kv Açar Təkrar Bağlayıcı

40,5 kv-lıq açar açarı (bundan sonra "dövrə açarı" adlandırılacaq) Youbian tərəfindən qabaqcıl xarici texnologiyanı tətbiq etməklə və onu Çinin elektrik sənayesinin xüsusiyyətləri ilə birləşdirərək hazırlanmış yeni nəsil açıq havada vakuum açarıdır. Əsasən şəhər və kənd elektrik şəbəkələrində 10-35kV-lik açıq paylayıcı sistemlər üçün istifadə olunur. Yük cərəyanı, həddindən artıq yük cərəyanı və qısaqapanma cərəyanının tətbiqi ilə birlikdə digər oxşar vəziyyətlərdə də istifadə edilə bilər.

iş mühiti

Ətraf mühitin temperaturu: -40 ℃ ilə 85 ℃ arasında

Gündəlik temperatur fərqi: 25 ℃

Hündürlük: ≤ 2000m

Küləyin sürəti 35 m/s-dən çox deyil

Normal intensivlik vibrasiyası yoxdur

Güclü aşındırıcı qazlar və ya mühitlər (turşular, qələvilər, çamur və s.)

Çirklənmə səviyyəsi: IV

Doldurma temperaturu: -40 ℃ ilə 85 ℃ arasında

Xüsusiyyətlər

40.5kv açarı təkrar bağlayan ANSI/IEC standartlarına uyğun təkmilləşdirilmiş dizayn məhsuludur, maqnit ötürücüsü, yandırma/söndürmə cihazı (RCWE tipli ACR-də əl ilə bağlama qurğusu yoxdur), 3 cərəyan sensoru, 3-ə qədər gərginlik sensoru və qoruma əyrisi (proqramlaşdırıla bilən), koordinasiya məntiqi, proqram təminatı, proqram təminatı, proqram təminatı, proqram təminatı, proqram təminatı ilə təchiz olunmuşdur. və s. və RWK352 nəzarətçisindən istifadə edir.

40,5 kv-lıq açarı təkrar bağlayan silikon rezinlə örtülmüş möhkəm izolyasiya edilmiş təkrar qapaqdır və SF6 qaz sızdırmazlığını istifadə etmir. Bu təkrar bağlayıcı yüksək sızma məsafəsinə və daha yüksək izolyasiya səviyyəsinə malikdir, 42kV, BIL200kV-ə qədər sistemlər üçün uyğundur.

40,5 kV-luq açarı təkrar bağlama cihazı 40,5 kV nominal gərginliyə malik üç fazalı AC 50/60Hz üçün nəzərdə tutulmuşdur və açıq havada yüksək gərginlikli keçid qurğuları üçün uyğundur. Əsasən şəhər və kənd elektrik şəbəkələrində, yarımstansiyalarda və sənaye və dağ-mədən müəssisələrinin paylayıcı sistemlərində yük cərəyanını, həddindən artıq yük cərəyanını və qısaqapanma cərəyanını kəsmək üçün istifadə olunur. Vakuum açarlarının xüsusi performansına görə, onlar tez-tez işləmə və yağsız modifikasiya tələb edən tətbiqlər üçün xüsusilə uyğundur.

Bu dövrə açarı modeli bir fazalı nasazlıqların üç fazalı qısa dövrələrə səbəb olmamasını təmin etmək üçün üç fazalı ayrılmış dirək quruluşunu qəbul edir. Vakuum qövslü söndürmə kamerası kondensasiya nəticəsində yaranan qısaqapanma xətaları riskini aradan qaldıraraq hər bir fazanın izolyasiya qollarının içərisində yerləşir. 40.5kv-luq açar açarının xarici izolyasiyası, əla hidrofobikliyə və çirklənməyə qarşı performansa malik olan xaricdən gətirilən epoksi qatran və ya silikon rezin materialdan hazırlanır və onu yüksək hava müqaviməti tələbləri və sərt iş şəraiti olan açıq mühitlər üçün uyğun edir. Elektrik açarı kompakt ümumi quruluşa malikdir, kiçik bir sahə tutur, yüngüldür və quraşdırmaq asandır. Qutunun daxili hissəsi transformator yağı ilə doldurulur, lakin tərkibində yağsız transformasiya və ətraf mühitin mühafizəsi tələblərinə cavab verən kükürd heksaflorid qazı yoxdur.

Məhsul standartları

Bu elektrik açarı aşağıdakı standartlara uyğundur: GB1984: Yüksək gərginlikli elektrik açarları; GB/T11022: Yüksək Gərginlikli Kommutator və İdarəetmə Avadanlıqlarına Ümumi Texniki Tələblər; JB3855:3.6~40.5kV Xarici AC Yüksək Gərginlikli Vakuum Açar DL/T403:12~40. 5kV AC yüksək gərginlikli vakuum açarlarının sifarişi üçün texniki xüsusiyyətlər IEC56: AC yüksək gərginlikli dövrə açarları
