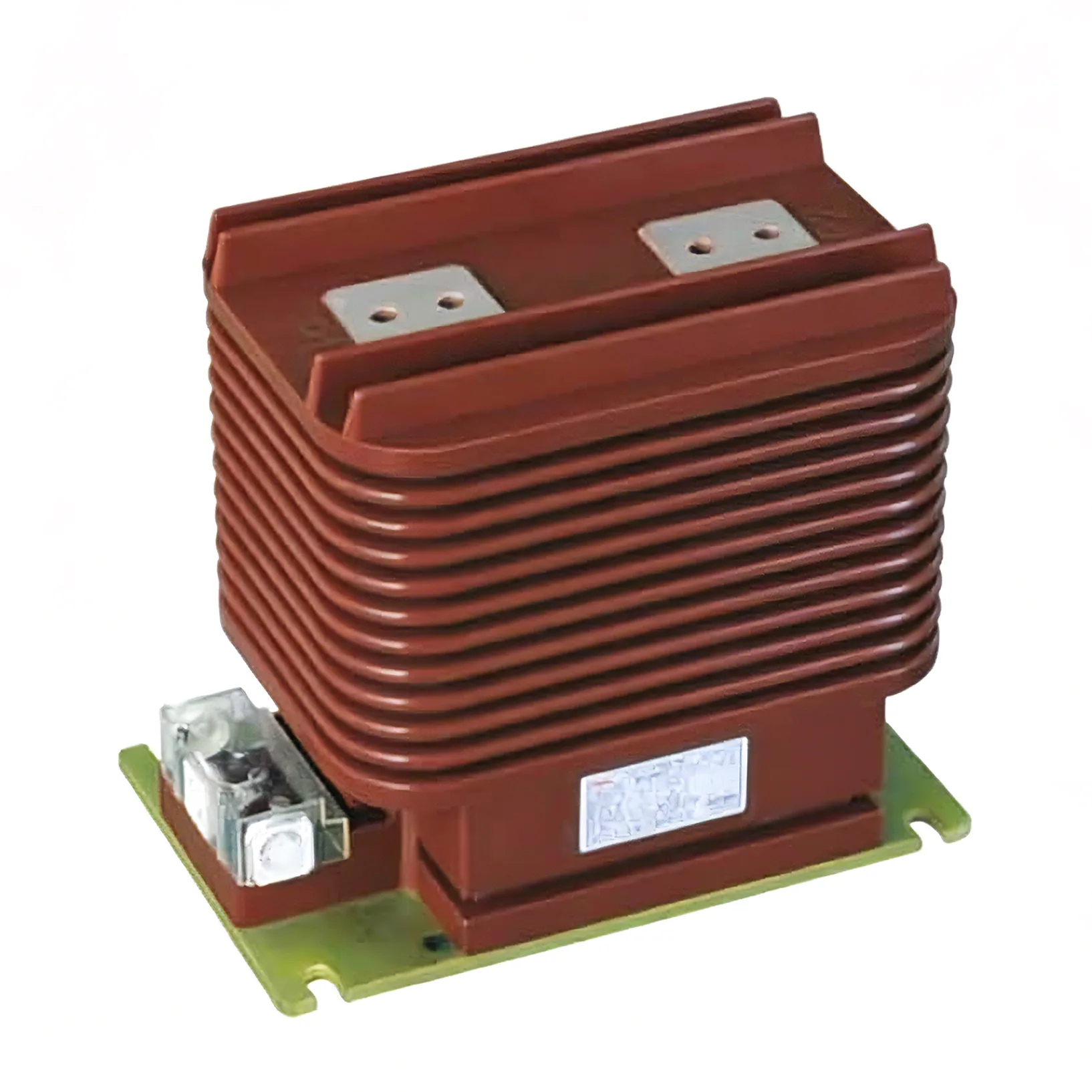

24 kV cərəyan transformatoru

Youbian tərəfindən istehsal olunan 24 kV cərəyan transformatoru daxili keçid qurğularının mühüm komponentidir. Əgər siz daxili keçid qurğularından istifadə edirsinizsə, məhsulumuz mütləq sizin üçün uyğundur və müasir elektrik sistemlərində həlledici rol oynayır. O, təkcə cərəyanı ölçməklə kifayətlənmir, həm də enerji monitorinqi və birfazalı və üçfazalı AC sistemlərində qoruyucu relelərin düzgün işləməsini təmin etmək kimi mühüm vəzifələri yerinə yetirməlidir.

Xüsusiyyətlər

Dielektrik xüsusiyyətlərə əlavə olaraq, epoksi qatranı da əla mexaniki gücə malikdir. Bu material yüksək gərginlik gücünə malikdir, yəni 24 kV cərəyan transformatoru deformasiya və qırılma olmadan əhəmiyyətli mexaniki gərginliyə davam edə bilər. Bu, cərəyan transformatorunun daxili komponentlərini xarici qüvvələrdən və vibrasiyalardan qorumaqda sabit kömək edir.

Epoksi qatran tökmələri, cərəyan transformatorları üçün çox təhlükəsiz izolyasiya təmin edən epoksi qatranını qəliblərə tökərək hazırlanır. Döküm prosesi eyni zamanda vahid və qüsursuz izolyasiya qatını təmin edərək, elektrik qəzasının və sızmasının qarşısını effektiv şəkildə alır. Bundan əlavə, izolyasiya nəm, toz və kimyəvi maddələr kimi ətraf mühit amillərini bloklayır və daxili komponentlərin qorunmasını daha da artırır. Bu istehsal üsulu tökmələrin keyfiyyətini və etibarlılığını təmin edir və onu elektrik sənayesində geniş istifadə olunan izolyasiya materiallarından birinə çevirir.

Mis məftillər ümumiyyətlə 33 kV cərəyan transformatorlarının sarımlarında istifadə olunur. Bu materiallar yüksək keçiriciliyə və mexaniki dayanıqlığa malikdir və əməliyyat gərginliyinə tab gətirməklə cari siqnalları səmərəli şəkildə ötürə bilir.

Funksionallığına əlavə olaraq, Youbian-ın 33kV cərəyan transformatorları keyfiyyət və innovasiyaya sadiqliyi ilə də tanınır. O, qabaqcıl xüsusiyyətləri birləşdirir, ciddi sınaqlardan keçir və sənaye standartlarına cavab verir.

Təfərrüatlar

Cərəyan transformatorlarının dizaynı daxili quraşdırılmış yüksək gərginlikli paylayıcı qurğuların ölçülməsi və qorunması üçün istifadə olunur

İkincil cərəyanın dəyəri birləşdirilə bilən 5A və ya 1A-dır. Ölçmə dövrəsinin dəqiqlik səviyyəsi 0,2S, 0,2, 0,5S, 0,5, 1, 3, qoruma dövrəsinin dəqiqliyi isə 5P, 10P və PS-dir. Transformator nominal yükün 25%-100%-i aralığında tələb olunan dəqiqlik səviyyəsinə cavab verir.

İş cərəyanını IN-in 120%-i ilə məhdudlaşdırın. İstehsalçı ilə müştəri arasındakı razılaşmaya əsasən, IN-in 200%-i kimi digər dəyərlər də verilə bilər.

CT tək və ya çoxlu birincil sarımları olan transformator kimi qurulur. Bu 24 kV-luq cərəyan transformatorlarının ən son quruluşu təkcə ikinci dərəcəli tərəfdən deyil, həm də birinci tərəfdə keçid etməyə imkan verir. Əsas açarı iki keçidi iki M12 vint ilə dövrəyə birləşdirərək asanlıqla quraşdırmaq olar.

24 kV cərəyan transformatorunun dizaynı daxili quraşdırılmış yüksək gərginlikli paylayıcı qurğuların ölçülməsi və qorunması üçün istifadə olunur.

İkincil cərəyanın dəyəri birləşdirilə bilən 5A və ya 1A-dır. Ölçmə dövrəsinin dəqiqlik səviyyəsi 0,2S, 0,2, 0,5S, 0,5, 1, 3, qoruma dövrəsinin dəqiqliyi isə 5P, 10P və PS-dir. Transformator nominal yükün 25%-100%-i aralığında tələb olunan dəqiqlik səviyyəsinə cavab verir.
