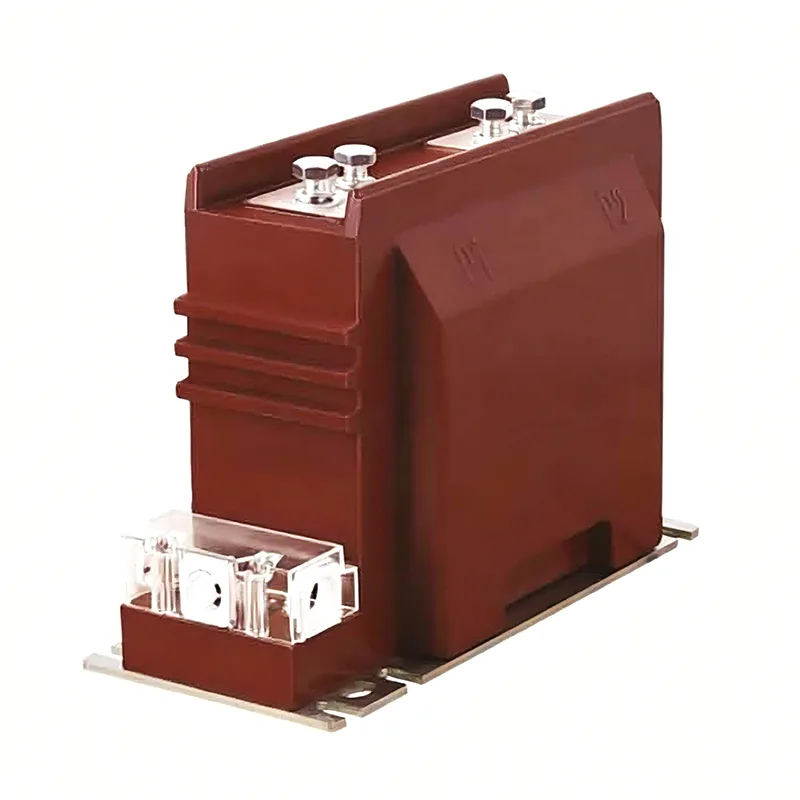

11 Kv cərəyan transformatoru

Youbian-ın yüksək keyfiyyətli 11 Kv cərəyan transformatoru cərəyanın çevrilməsində və elektrik izolyasiyasında rol oynayır. Enerji istehsalı, transformasiyası, ötürülməsi, paylanması və istehlak xətlərində cərəyan çox dəyişir, bir neçə amperdən on minlərlə amperə qədər dəyişir. Ölçmə, mühafizə və nəzarətin rahatlığı üçün nisbətən vahid cərəyana çevirmək lazımdır. Bundan əlavə, xəttdə gərginlik ümumiyyətlə yüksəkdir və birbaşa ölçmə çox təhlükəlidir. Dahu Electric ən yeni, ən çox satılan, sərfəli və yüksək keyfiyyətli 11 kV cərəyan transformatorlarını almaq üçün sizi zavodumuza dəvət edir. Sizinlə işləməyi səbirsizliklə gözləyirik.

11 Kv cərəyan transformatoru modeli

Birinci hərf: L - cərəyan transformatoru

İkinci hərf: A - divar üslubu vasitəsilə; Z-sütun növü; M-busbar növü; D - Tək dönmə növü; V - ters çevrilmiş quruluş; J - Sıfır ardıcıllığı

Torpaqlama aşkarlama məqsədləri üçün; W - Çirklənməyə qarşı; R - Çılpaq sarım növü

Üçüncü məktub: Z - epoksi qatran tökmə növü; C - Keramika izolyasiyası; Q - Qaz izolyasiyalı mühit; W - Mikrokompüter qorunması üçün xüsusi

Dördüncü hərf: B - qorunma səviyyəsi ilə; C - Diferensial müdafiə; D-D səviyyəsi; Q - Təkmilləşdirilmiş tip; J - Təkmilləşdirilmiş ZG

Beşinci rəqəm: Gərginlik səviyyəli məhsulun seriya nömrəsi

Seçim əsası

nominal gərginlik

Cari transformatorun nominal gərginliyi quraşdırma nöqtəsinin xəttinin nominal gərginliyindən çox olmalıdır.

transformasiya nisbəti

Hər kəs cari IC-ni yükə əsasən hesablamalı və cərəyan transformatorunun nisbətini seçməlidir. Cərəyan transformatorlarının əsas tərəfinin nominal cərəyan nisbəti üçün müxtəlif spesifikasiyalar mövcuddur (məsələn, 20, 30, 40, 50, 75, 100, 150, 2 × a/C) və ikinci dərəcəli tərəfin nominal cərəyanı adətən 1A və ya 5A-dır. Onların arasında 2 × a/C eyni məhsul üçün iki cari nisbətin olduğunu göstərir ki, bu da məhsulun birləşdirici hissələrinin naqil üsulunu dəyişdirməklə əldə edilə bilər. Ardıcıl qoşulduqda cərəyan nisbəti a/c, paralel qoşulduqda isə cərəyan nisbəti 2 × a/C-dir. Ümumiyyətlə, cərəyan transformatorlarının ölçülməsi üçün cərəyan çevrilmə nisbətinin seçilməsi onların nominal cərəyanı I1n xəttdəki yük cərəyanından (yəni hesablanmış IC) az olmamasını təmin etməlidir. Xəttdəki yük hesablama cərəyanı 350A olarsa, cərəyan transformatorunun çevrilmə nisbəti 400/5 olaraq seçilməlidir. Qoruma üçün istifadə edilən 11 Kv Cərəyan Transformatorunun dəqiqlik tələblərini təmin etmək üçün transformasiya nisbəti daha böyük seçilə bilər.

Dəqiqlik səviyyəsinin seçilməsi prinsipi: Hesablama və ölçmə üçün istifadə olunan cərəyan transformatorunun dəqiqlik səviyyəsi 0,5 səviyyəsindən aşağı olmamalıdır; Hər bir daxil olan və çıxan dövrədə yük cərəyanının böyüklüyünə nəzarət etmək üçün istifadə olunan ampermetr 1,0-3,0 səviyyəli cərəyan transformatorlarından istifadə etməlidir. Dəqiqlik xətasının müəyyən edilmiş dəyərdən artıq olmaması üçün cərəyan transformatorunun ikinci dərəcəli yükü (volt amper) ümumiyyətlə yoxlanılır və transformatorun ikinci dərəcəli yükü S2 nominal yükdən S2n çox deyil, beləliklə seçilmiş dəqiqliyə zəmanət verilir. Dəqiqliyin yoxlanılması düsturu: S2 ≤ S2n.
