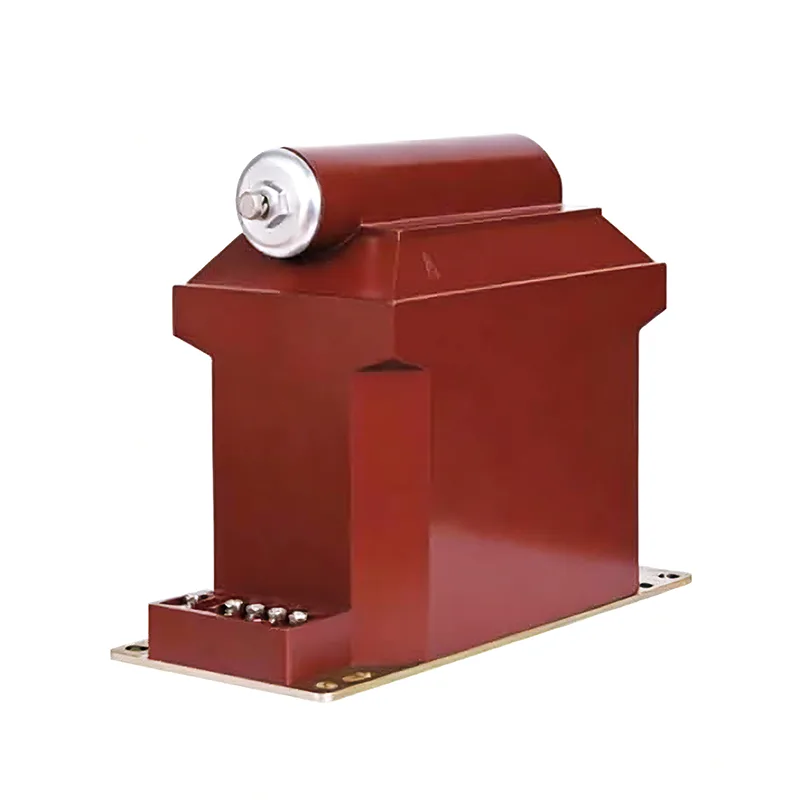

33 kV gərginlik transformatoru

Youbian davamlı 33 kV gərginlik transformatoru gərginlik gərginliyinin paylanmasını yaxşılaşdırmaq üçün birincil və ikincil rulonlar üçün xüsusi sarma və qoruyucu üsullardan istifadə edir. Hər bir rulon təbəqələr arasında yüksək dielektrik təmin etmək üçün diqqətlə polyester filmlə izolyasiya edilmişdir. Tamamlanmış dolama quruluşunu və ikiqat halqalı dəmir nüvəni dayaq çərçivəsinə yığın.

Ehtiyat tədbirləri

1. 1,33 kV gərginlikli transformator istismara verilməzdən əvvəl normativ sənədlərdə göstərilən bəndlərə uyğun sınaqdan və yoxlamadan keçməlidir. Məsələn, polaritenin ölçülməsi, əlaqə qrupu, izolyasiyanın titrəməsi, nüvə fazasının ardıcıllığı və s.

2. Gərginlik transformatorunun naqilləri onun düzgünlüyünü təmin etməlidir. Birincil sarğı sınaqdan keçirilmiş dövrə ilə paralel, ikincil sarğı isə qoşulmuş ölçü alətinin, rele qoruyucu qurğunun və ya avtomatik qurğunun gərginlik sarğısına paralel olaraq birləşdirilməlidir. Eyni zamanda, polaritenin düzgünlüyünə diqqət yetirilməlidir.

3. 33 kV-luq gərginlik transformatorunun ikincil tərəfinə qoşulan yükün tutumu uyğun olmalı, gərginlik transformatorunun ikinci tərəfinə qoşulan yük isə onun nominal gücündən artıq olmamalıdır, əks halda transformatorun xətasını artıracaq və ölçmə dəqiqliyinə nail olmağı çətinləşdirəcək.

4. 4,33 kV gərginlikli transformatorun ikinci dərəcəli tərəfində qısaqapanmaya icazə verilmir. Gərginlik transformatorunun daxilində kiçik empedans olduğundan, ikincil dövrə qısa qapanarsa, ikinci dərəcəli avadanlıqları zədələyən və hətta şəxsi təhlükəsizliyi təhlükə altına alan böyük bir cərəyan meydana gələcək. Gərginlik transformatorları ikinci dərəcəli qısaqapanma nəticəsində yaranan zədələrdən qorunmaq üçün ikincil tərəfdə qoruyucularla təchiz oluna bilər. Mümkünsə, transformatorun yüksək gərginlikli sarğı və ya aparıcı naqillərindəki nasazlıqlar səbəbindən yüksək gərginlikli elektrik şəbəkəsini ilkin sistemin təhlükəsizliyinə təhlükə törətməkdən qorumaq üçün birinci tərəfdə qoruyucular da quraşdırılmalıdır.

5. Ölçmə vasitələri və relelərlə təmasda olan insanların təhlükəsizliyini təmin etmək üçün gərginlik transformatorunun ikincil sarğıda torpaqlama nöqtəsi olmalıdır. Çünki topraklamadan sonra, birincil və ikincil sarımlar arasındakı izolyasiya zədələndikdə, yüksək gərginliyin alətlərdə və rölelərdə şəxsi təhlükəsizliyi təhlükəyə atmasının qarşısını ala bilər.

6. Gərginlik transformatorunun ikinci tərəfi qısaqapanmamalıdır.

İzolyasiya və qorunma üçün komponent avtomatik olaraq vakuum təzyiqi ilə hidrofobik sikloalifatik epoksi qatranına (HCEP) tökülür. HCEP materialı fiziki gücü qoruyarkən əla qövs trayektoriyası, ozon və ultrabənövşəyi müqavimətə malikdir. HCEP-in hidrofobik səth xüsusiyyətləri onun rütubətli, nəmli və ya çirkli mühitlərdə yüksək etibarlı performansını təmin edir.

35KV paylayıcı xətlər, kömür mədənləri, elektrik stansiyaları, dəmir yolları və fabriklər üçün istifadə edilə bilər.

33 kV gərginlikli transformator IEC60044-2 tələblərinə ciddi şəkildə uyğundur; IEC 61869-1，3； ANSI/IEEE C57.13.

tətbiq

Dəmir yolu;Kömür mədənləri;Elektrik sayğacı;elektrik stansiyası;Elektrik enerjisi sayğacı;Elektrik stansiyası;Orta gərginlikli keçid qurğuları;Neft və qaz şirkətləri;Elektrik paylayıcı qutu;Elektrik paylama sistemi;Hava izolyasiyalı şkaf;Halqa şəbəkə şkafı;Ölçmə aləti;Elektrik Bürosu;Orta gərginlikli elektrik enerjisinin keyfiyyət analizatoru;Sənaye müəssisələri;

xüsusiyyət

Çəki: 50KG;

Xidmət müddəti: 30 il;

Material: Epoksi qatranı (HCEP);

36 kV-a qədər nominal gərginlik;

Dəqiqlik səviyyəsi: 0,2 0,5 6P 3P;

33KV 35KV 36KV daxili tətbiq;

Tək qütblü gərginlik transformatorunun dizaynı;

Məhdudlaşdırılmış istilik çıxışı (VA): 300VA/600VA;

Ağlabatan quruluş, möhkəm quruluş;

Nominal gərginlik nisbəti: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

200 kV-a qədər nominal əsas izolyasiya səviyyəsi (BIL);

Əla qısaqapanma və istilik müqaviməti;
