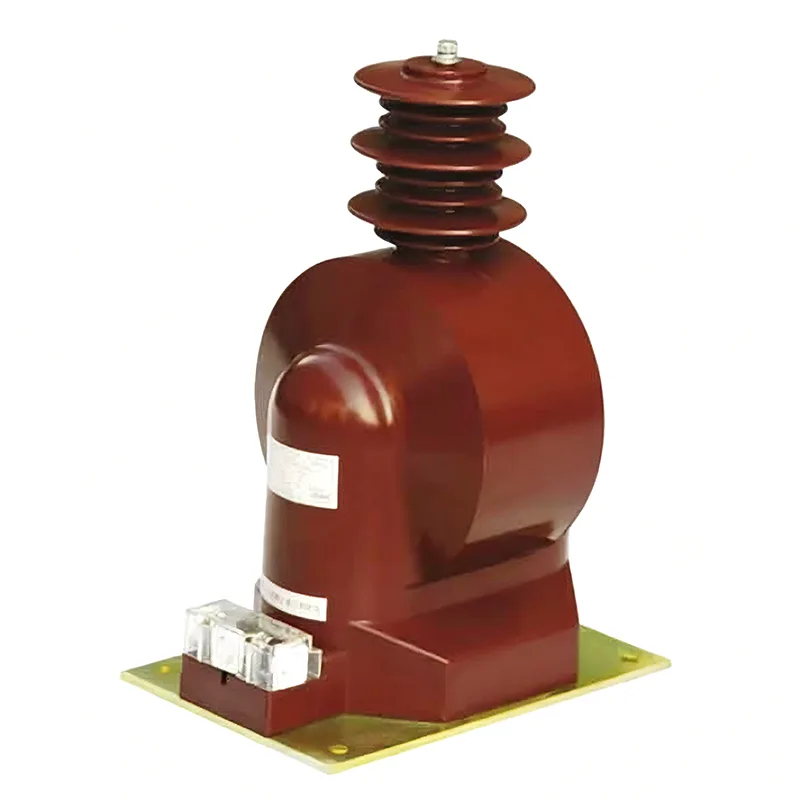

35 kV gərginlik transformatoru

Yüksək keyfiyyətli 35 kV gərginlikli transformatorların istehsalçısı olaraq Youbian, seçməkdə çətinlik çəkdiyiniz və ya qərarsız olduğunuz zaman gərginlik transformatorlarını fabrikimizdən almağı seçə bilər. Biz uzun illər təcrübəsi, tam avadanlıq və sizin üçün bütün problemləri həll etmək üçün komandaya malik istehsalçıyıq.

Gərginlik transformatorlarının struktur xüsusiyyətləri hansılardır?

1) Yağlı gərginlik transformatoru

Yağlı gərginlik transformatorları birpilləli və seriyalı birpilləli növlərə bölünür. Bir pilləli tip 220kV və daha aşağı gərginlik səviyyələri üçün istifadə edilə bilər, seriyalı tip isə 66kV və yuxarı bütün gərginlik səviyyələri üçün istifadə edilə bilər. Bir pilləli tipli ilkin və ikincil sarımlar ümumi bir dəmir nüvəyə sarılır, izolyasiya dərəcələndirilmir və enerji çevrilməsi maqnit birləşmə ilə əldə edilir. Kaskad növü, yuxarıdan aşağıya düzülmüş və yüksək gərginlik və torpaq arasında birləşdirilən sarımların sayının yarısı ilə eyni dəmir nüvədə yığılmış eyni sayda növbə ilə çoxlu ilkin sarımlardan ibarətdir.

2) SF6 qaz izolyasiyalı gərginlik transformatoru

SF6 qaz izolyasiyalı gərginlik transformatoru korpusdan, izolyasiya qolundan, dəmir özəkdən, ilkin və ikincil sarımlardan və quraşdırma aksesuarlarından ibarətdir. Birincil sarım ümumiyyətlə paqoda formalı laylı sarğı qəbul edir və pilləli şəkildə sarılır. İkincil sarğı, adətən bir fazalı ikiqat sütunlu laminatlı dəmir nüvədən ibarət olan dəmir nüvəyə yaxından sarılmış qatlı bir sarğıdır. SF6 qaz izolyasiyalı gərginlik transformatorları GIS ilə uyğunlaşdırıla bilər və ya müstəqil SF6 qaz izolyasiyalı gərginlik transformatorları kimi istifadə edilə bilər.

Gərginlik transformatorları üçün naqil üsulları hansılardır?

1) Xəttdə gərginliyin və ya sinxronizasiyanın olub olmadığını müəyyən etmək üçün yüksək yer cərəyanı sistemlərində adətən tək fazalı naqillərdən istifadə edilir. Hər iki faza birləşdirilə bilər, lakin başqa bir meyar avtobus gərginliyinin müvafiq fazasını istifadə etməkdir.

2) Gərginliyin iki fazası arasında birləşdirilən gərginlik transformatoru əsasən xəttin gərginliksiz və ya sinxron olmadığını müəyyən etmək üçün kiçik cərəyan torpaqlama sistemlərində istifadə olunur, çünki kiçik torpaqlama cərəyanı sistemləri bir fazalı torpaqlamaya imkan verir. Yalnız bir fazalı yerə gərginlik transformatoru istifadə edilərsə, gərginlik transformatoru tam olaraq torpaqlama mərhələsindədirsə və həmin fazanın ölçülmüş torpaq gərginliyi sıfırdırsa, xəttin heç bir gərginlik altında olub olmadığını yoxlamaq mümkün deyil. Yanlış mühakimə olunarsa, sinxron olmayan bağlanmaya səbəb ola bilər

Cari transformatorların naqillərində aşağıdakılara diqqət yetirilməlidir

1) 35 kV gərginlikli transformatorun ikinci tərəfi istifadə zamanı açıq dövrə olmamalıdır. İstifadə zamanı alətləri və ya röleləri sökərkən, ikinci dərəcəli tərəf əvvəlcədən qısa qapanmalıdır. Quraşdırma zamanı naqillər etibarlı olmalıdır və ikinci dərəcəli tərəfdən qoruyucuların quraşdırılmasına icazə verilmir;

2) İkinci dərəcəli tərəfin bir ucu torpaqlanmış olmalıdır. Birincili və ikinci dərəcəli tərəflərdə izolyasiyanın zədələnməsinin qarşısını almaq və şəxsi və avadanlıqların təhlükəsizliyinə təhlükə yaradan yüksək gərginliyin ikinci dərəcəli tərəfə daxil olmasının qarşısını almaq;

3) Naqil çəkərkən polarite diqqət yetirin. Cari transformatorun birinci və ikinci tərəflərindəki polarite terminalları hərflərlə göstərilir.

4) İlkin tərəf dövrədə ardıcıl olaraq, ikinci dərəcəli yan rele və ya ölçü aləti ardıcıl olaraq birləşdirilir.
